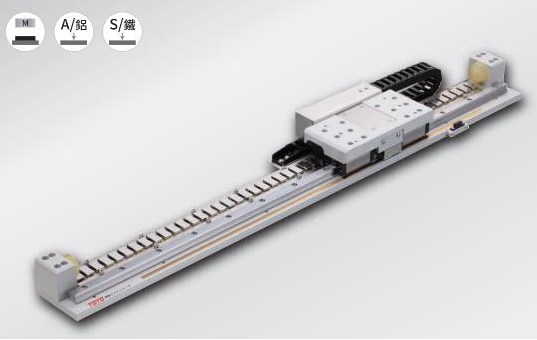

什么是直線模組呢？直線模組有幾種叫法，線性模組、直角坐標機器人、直線滑臺等，繼直線導軌、滾珠絲桿直線傳動機構的智能化升級單元。可以從各個單元的組合實現了負載的直線、曲線運動，使輕負載的自動化更加靈活、定位更加精準。

 直線模組由哪些地方結構部件組成

 直線模組常用的類型：同步帶型和滾珠絲桿型。

 同步帶型直線模組首要組成由：皮帶、直線導軌、鋁合金型材、聯軸器、馬達、光電開關等。

 滾珠絲桿型直線模組主要組成由：滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、馬達、光電開關等。

 直線模組考慮到組裝容易且具備互換性，維護保養方便，無需潤滑，并且維護費用低，已普遍地應用于各類行業領域中，技術不斷被開發創新，逐漸向智能化方向發展。在直線模組應用中，產品的質量一定程度上由各方面的精度決定，為此，提高精度，做到精度的調試對直線模組產品有至關重要的作用。在實踐中，經過各單元的組合實現負載的直線、曲線運動，使輕負載的自動化更加靈活、定位更加精準。

 一、直線導軌

 直線導軌是直線模組當中的核心構件，能夠支撐及引導部件來進行往復的直線運動，達到一些高強度的相關工作。考慮到直線導軌的剛性強而且和滾珠之間的摩擦系數比較小，所以能夠有效的實現高度且高精度的進行直線往復，對運行速度且精度要求較高的領域內得到了運用。

 二、滾珠絲杠

 滾珠絲杠是直線模組當中的另一種核心構件，它的基本功能功能是讓滾珠和絲杠中進行完美的契合因此更大程度上的減少摩擦力，因此來實現直線運動與旋轉運動之間的高效轉換。

 三、電機

 在大多數直線模組中是少不了電機的存在的，是因?yàn)闊o(wú)論對運行速度要求較高或是對工作精度要求更高等，也是需要電機為實現此目標來提供源源不斷的動力的。一般來講電機的配置是比較方便的，比如步進電機、交直流電機乃至三相異步電機都是能根據自身的使用需求來實現靈活配置的。

 四、光電開關

 直線模組之所以會實現高精度的工作定位，與光電開關此重要構件有著重要關聯的，其實是通過光電開關的控制才能做到直線模組使用中的精準定位的。

 直線模組發展至今，已經被廣泛應用到各種各樣的設備當中。這為的設備制造發展創造了必不可少的功勞，減少對外成套設備進口的依賴，為熱衷于設備研發和制造的工程師帶來了更多的機會。
